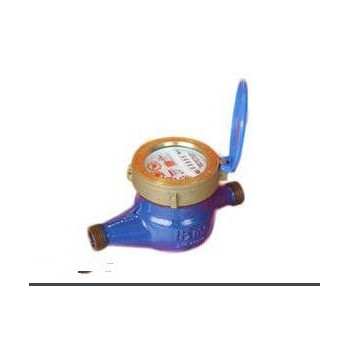

点击图片查看原图干式数字水表用来计量自来是管道内水的体积总量，直接安装在标准口径管道上，借助流体的流速进行工作；计数器不浸入水中的水表，结构上传感器与计数器的室腔相隔离，水表表玻璃不受水压，传感器与计数器的传动 般用磁钢传动。
二、特点：
干式水表与湿式水表的 大区别在于计量机构。其叶轮与中心齿轮相分离，叶轮上端由磁性元件(磁环或柱状磁钢)与中心齿轮下端的磁性元件相耦合。当水流推动叶轮旋转时，通过叶轮上端的磁性元件与中心齿轮下端的磁性元件相吸或相斥，驱动中心齿轮同步旋转，并由中心传动计数器记录流经水表的水量。
1、干式水表的磁性元件
干式水表磁性材料常用的有铁氧体和钕铁硼，磁性元件的结构形状 般有环状磁钢、柱状磁钢和环状磁钢与“门”形矽钢片。
2、干式水表的齿轮盒
干式水表的计数机构是依赖齿轮盒与被测水隔 ，所以齿轮盒底部及四周须能承受力2MPa压力试验而不变形。为此，在设计干式水表时，除了在齿轮盒上、下底部增设了十余条加强筋外，往往在齿轮盒上底部和内壁衬以金属的碗状内衬，以防其受压变形。
齿轮盒上、下底部的中心处各有 轴孔，分别与中心齿轮轴与叶轮轴相配合。为了尽量减小运动部件的磨擦阻力，提高始动流量值， 般在上轴孔底部镶有 粒凹面(或平面)宝石轴承。干式水表的计数机构，除了靠齿轮盒四周和底部将其中被测水隔 外， 好在齿轮盒上部也采取良好的密封措施，以防表外污水流入侵蚀计数机构。
